Планирование места в стойке PDU для будущего расширения

Введение

Планирование стоек — это не просто подсчет свободных позиций U; это зависит от того, как питание, охлаждение и кабельные пути будут поддерживать оборудование, которое вы планируете добавить позже. Правильно выбранный PDU играет центральную роль, поскольку он определяет доступные цепи, типы розеток, варианты мониторинга и то, насколько легко можно внедрить оборудование более высокой плотности без доработок. В этой статье объясняется, как оценить рост, составить план будущей плотности мощности и зарезервировать емкость стойки таким образом, чтобы уменьшить свободное пространство и избежать дорогостоящих изменений в электрооборудовании. В нем также показано, как согласовать решения по физической компоновке с выбором PDU, чтобы расширение оставалось практичным по мере развития требований.

Запланируйте пространство стойки для будущего расширения

При проектировании центра обработки данных я смотрю не только на непосредственное развертывание, но и на прогнозирование долгосрочных эксплуатационных потребностей. Планирование места в стойке для будущего расширения требует тонкого баланса физической емкости, управления температурным режимом и распределения электроэнергии. Основа этой стратегии во многом зависит от выбора правильной инфраструктуры PDU (блока распределения питания). Если магистраль электропитания негибкая, добавление серверов позже приведет к дорогостоящим простоям или потребует кардинальной модернизации электрооборудования. Поэтому я рассматриваю место в стойке и электропитание как глубоко взаимосвязанные ресурсы, которые требуют тщательного прогнозирования, прежде чем заказывать отдельное оборудование.

Определить предположения о росте и удельную мощность

Чтобы составить план устойчивого развития, я начинаю с определения предположений о росте на горизонте от трех до пяти лет. Современное вычислительное оборудование требует значительно более высокой плотности мощности, чем устаревшие системы. В то время как традиционная корпоративная стойка может потреблять от 4 до 6 кВт, современные системы искусственного интеллекта, специализированные графические процессоры, потребляющие 700 Вт по отдельности, и гиперконвергентная инфраструктура легко повышают требования до 15, 20 или даже 30 кВт на шкаф. При прогнозировании будущих потребностей я учитываю ежегодное увеличение удельной мощности как минимум на 10–15%. Это гарантирует, что базовая архитектура электропитания и выбранный PDU могут масштабироваться для работы с процессорами следующего поколения без необходимости полного демонтажа шкафа. Кроме того, я критически оцениваю количество розеток, гарантируя, что PDU обеспечивает достаточное сочетание розеток C13 и C19 для поддержки различного оборудования, когда стойка достигает полной мощности.

Оцените риски для места в стойке и воздушного потока.

Максимальное использование стоек сопряжено с определенными физическими и термическими рисками, которые необходимо снижать на ранних стадиях проектирования. По мере заполнения вертикального U-образного пространства скопление кабелей часто затрудняет критически важные пути выхлопа, что приводит к появлению локальных горячих точек и повышенному статическому давлению. Я строго соблюдаю рекомендации ASHRAE TC 9.9 и поддерживаю температуру на входе в сервер в пределах от 18°C ​​до 27°C. Чтобы смягчить ограничение воздушного потока, я реализую блоки распределения питания нулевого U, установленные в задних каналах, и использую заглушки без использования инструментов во всех неиспользуемых передних слотах. Я также рекомендую использовать шарнирные кронштейны для прокладки кабелей и специальные монтажные кронштейны PDU, чтобы коридор воздушного потока был полностью свободен. Эта дисциплина предотвращает рециркуляцию отработанного воздуха и продлевает срок службы оборудования по мере увеличения плотности стоек, гарантируя, что системы охлаждения подадут необходимые кубические футы в минуту (CFM) непосредственно к активным компонентам.

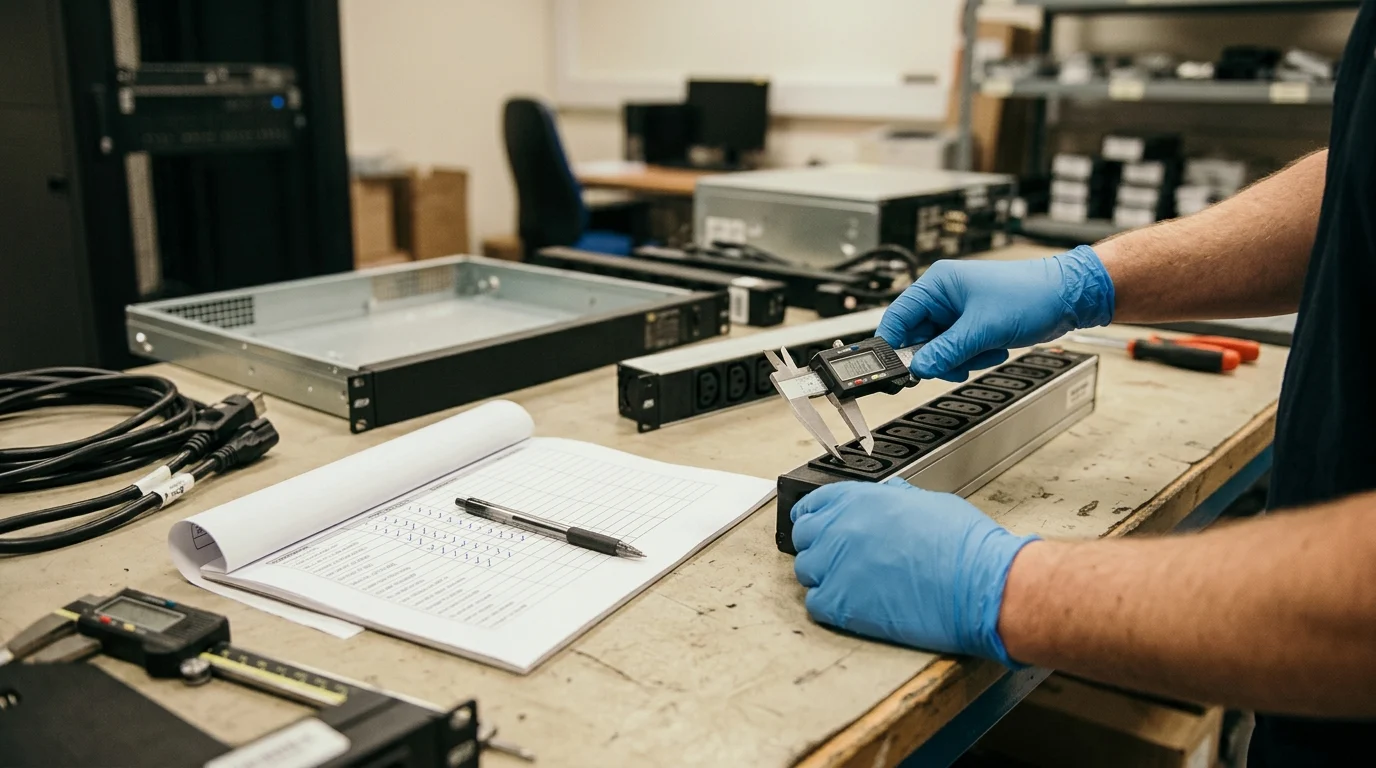

Рассчитайте пространство в стойке, мощность и потребности в PDU

Преобразование целей расширения в осязаемую спецификацию материалов требует точных методических расчетов. Я полагаюсь на систематический подход к количественному определению физических размеров, пределов конструкции перекрытия и электрических нагрузок, гарантируя, что каждый компонент соответствует жестким механическим, электрическим и сантехническим ограничениям объекта (MEP).

Составьте карту U-пространства, веса и потребляемой мощности

Я начинаю с определения точных требований к U-пространству для текущих серверов, коммутаторов и массивов хранения, резервируя при этом смежные блоки для ожидаемого оборудования. Стандартных стоек высотой 42U часто недостаточно для роста с высокой плотностью размещения, поэтому я часто использую шкафы высотой 48U или 52U, чтобы максимизировать выход по вертикали. Помимо объема, важным показателем является вес. Полностью заполненная стойка высотой 48U, заполненная устройствами хранения высокой плотности, может легко превысить 1200 кг. Я всегда проверяю, что система фальшпола выдерживает динамическую нагрузку не менее 1500 кг на квадратный метр. Для входов питания я рассчитываю максимальное потребление потенциала, суммируя номинальные значения, указанные на паспортных табличках всех резервных источников питания, а затем применяя коэффициент снижения номинальных характеристик на 80 % для соответствия ограничениям продолжительной нагрузки Национального электротехнического кодекса (NEC). Составляя карту потребляемой мощности в трехфазных системах, я тщательно планирую балансировку фаз; Неравномерная нагрузка на L1, L2 и L3 может привести к потере мощности и опасным срабатываниям верхнего выключателя.

Сравните базовые и дозируемые PDU

Выбор правильного блока распределения электроэнергии, возможно, является наиболее важным решением на этом этапе. Я постоянно сопоставляю эксплуатационные преимущества интеллектуального управления питанием с первоначальными капитальными затратами. Чтобы проиллюстрировать компромиссы, я использую следующую матрицу сравнения при оценке категорий PDU для сред, готовых к расширению:

Хотя базовые модели предлагают немедленную экономию капитала, я настоятельно рекомендую использовать как минимум PDU с измерением в любой масштабируемой среде. Возможность контролировать баланс фаз и отслеживать силу тока в реальном времени предотвращает срабатывание автоматических выключателей при подключении к сети новых серверов. Кроме того, современные измерительные устройства оснащены портами для датчиков окружающей среды, что позволяет мне контролировать температуру и влажность стойки непосредственно через интерфейс PDU. Коммутируемые PDU, хотя и представляют собой самые высокие первоначальные инвестиции, обеспечивают беспрецедентную эксплуатационную устойчивость. Возможность удаленного включения и выключения питания зависшего сервера или программирование задержек последовательности на уровне розеток предотвращает срабатывание вышестоящих выключателей из-за сильных бросков тока после отключения электроэнергии на объекте.

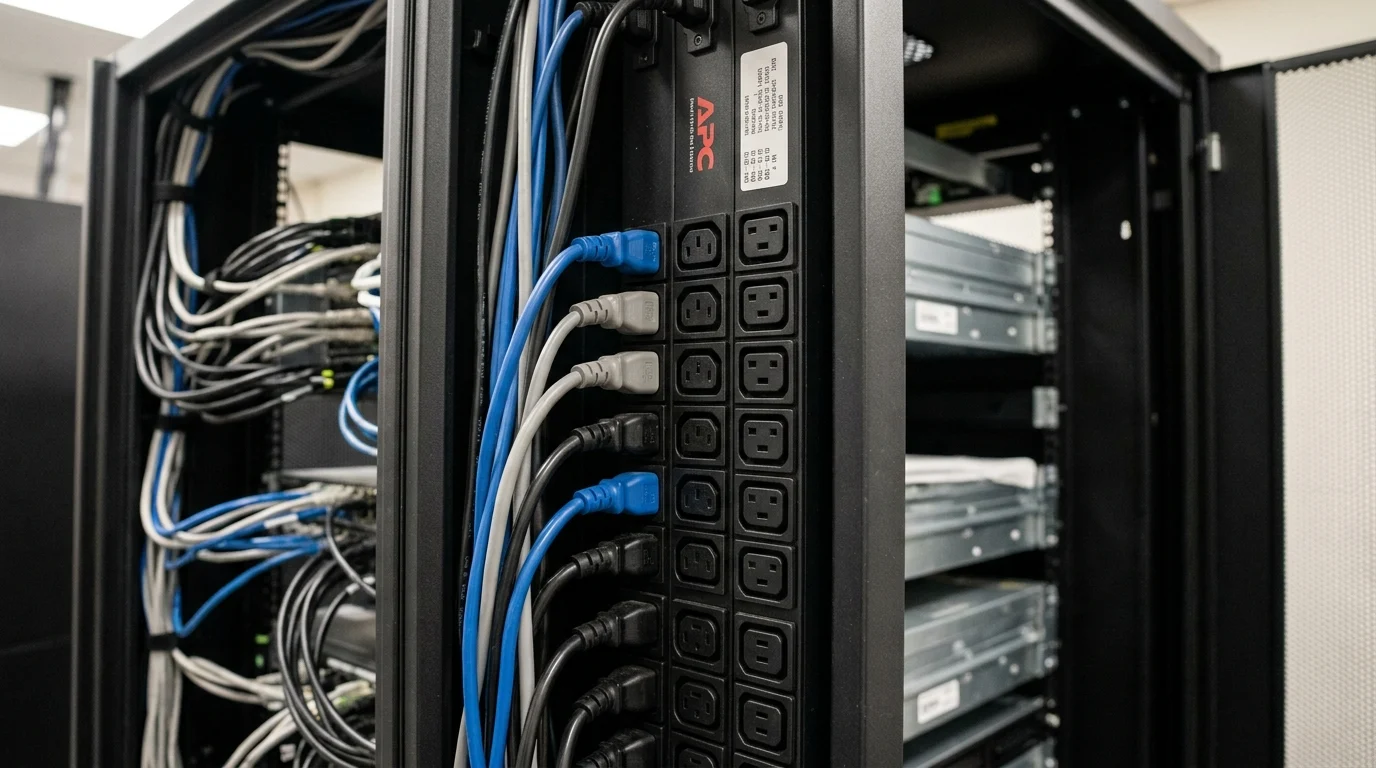

Выберите стойку будущего и PDU

Завершение закупок корпусов и блоков распределения питания требует дальновидной перспективы. Поскольку стандартные серверные стойки имеют функциональный жизненный цикл от 10 до 15 лет, что намного превышает жизненный цикл типичного ИТ-оборудования, составляющий от 3 до 5 лет, я отдаю приоритет модульности и стандартизированным форм-факторам. Это гарантирует, что сегодняшняя инфраструктура будет легко интегрироваться с будущими поколениями оборудования.

Резервируйте емкость стойки с помощью практичного плана

Я никогда не проектирую стойку, рассчитанную на 100-процентное использование с первого дня. Резервирование физического пространства и мощности гарантирует, что инфраструктура сможет вместить будущие развертывания оборудования без необходимости немедленной модернизации или превышения температурных порогов.

Ключевые выводы

• Наиболее важные выводы и обоснование PDU
• Проверки спецификаций, соответствия и рисков, которые стоит проверить перед принятием решений.
• Практические последующие шаги и предостережения, которые читатели могут применить немедленно.

Часто задаваемые вопросы

Какой запас мощности в стойке мне следует зарезервировать для будущего расширения?

Планируйте на горизонте 3–5 лет и допускайте, что удельная мощность может расти на 10–15% ежегодно. Сохраняйте резервную мощность PDU, чтобы непрерывная нагрузка оставалась на уровне 80 % или ниже.

Какой тип PDU лучше всего подходит для стойки, готовой к расширению?

Измеренные PDU подходят для большинства планов роста, поскольку они отслеживают мощность без больших затрат. Выбирайте коммутируемые PDU, если вам требуется управление на уровне розетки и удаленная перезагрузка.

Зачем использовать PDU с нулевым U при планировании места в стойке?

Блоки распределения питания Zero-U устанавливаются в задних каналах, сохраняя переднее U-пространство для серверов. Они также помогают уменьшить блокировку воздушного потока по сравнению с устройствами, монтируемыми в горизонтальной стойке.

Какой набор розеток должен включать в себя стоечный PDU?

Включите достаточное количество розеток C13 и C19 как для текущего, так и для будущего оборудования. Серверам и графическим процессорам высокой плотности часто требуется больше розеток C19, чем устаревшим стойкам.

Как мне выбрать подходящий PDU для моей стойки на сайте IDCPDU.com?

Подберите PDU в соответствии с высотой вашей стойки, входной мощностью, типом фазы, количеством розеток и потребностями мониторинга. На сайте IDCPDU.com отдавайте предпочтение масштабируемым моделям с измерением и подходящими комбинациями C13/C19.
