Аксессуары для стоек PDU, которые нельзя игнорировать

Введение

Надежность стойки зависит не только от серверов и коммутаторов; PDU и аксессуары вокруг него определяют подачу питания, воздушный поток, прокладку кабелей и удобство повседневного обслуживания. Игнорирование этих вспомогательных компонентов часто приводит к заблокированным вытяжным путям, загромождению шнуров питания, более длительным окнам обслуживания и предотвратимому тепловому стрессу в шкафах с высокой плотностью размещения. В этой статье объясняется, какие аксессуары стойки заслуживают внимания наряду с PDU, почему они важны для практического развертывания и как лучшая координация между ними может улучшить время безотказной работы, организацию и эффективность работы.

Зачем рассматривать блоки распределения питания и аксессуары для стоек как единую систему

По нашему опыту управления ИТ-инфраструктурой мы часто видим, как организации рассматривают серверный шкаф как просто физический корпус, а не как интегрированную экосистему. Когда мы смещаем взгляд на блоки распределения питания (PDU) и аксессуары для стоек как на целостную систему, мы получаем значительную эффективность работы. Плохо интегрированный PDU может привести к проблемам с перегревом, путанице в кабелях и, в конечном итоге, к отказу оборудования.

Как выбор PDU влияет на плотность, удобство обслуживания и воздушный поток

Когда я оцениваю компоновку стойки, меня в первую очередь беспокоит физическая площадь PDU. Современные системы с высокой плотностью размещения обычно требуют мощности от 20 до 40 кВт на стойку, что требует надежного трехфазного распределения электроэнергии. Если мы выберем громоздкий, неудачно расположенный PDU с нулевым U, мы рискуем заблокировать выхлопные пути горячего коридора. Это препятствие заставляет вентиляторы серверов работать усерднее, увеличивая потребление энергии и потенциально повышая температуру на входе на 3–5 °C.

Более того, если выбор PDU не соответствует нашей стратегии прокладки кабелей, образующиеся в результате «спагетти» шнуров питания серьезно ограничивают удобство обслуживания. Без систематического подхода горячая замена блоков питания или отслеживание сетевых линий становятся рискованной, трудоемкой задачей, которая продлевает периоды обслуживания.

Какие аксессуары для стеллажей чаще всего упускают из виду

Помимо самого PDU, мы должны заняться аксессуарами, которые обычно не учитываются при первоначальной сборке материалов. Глухие панели, пожалуй, самые важные, но игнорируемые компоненты. Не устанавливая заглушки в неиспользуемых пространствах стоек (U-пространствах), мы допускаем непосредственное смешивание холодного приточного воздуха с горячим вытяжным воздухом. Я видел, как правильное развертывание заглушающей панели снижает поток байпасного воздуха до 15%, что напрямую приводит к снижению рабочей нагрузки CRAC (кондиционирование воздуха в компьютерном зале).

Аналогичным образом, датчики окружающей среды, в частности датчики температуры и влажности, которые интегрируются непосредственно в интеллектуальные PDU, часто игнорируются до тех пор, пока тепловое событие не приведет к отключению электроэнергии. Наконец, рычаги для прокладки кабелей без инструментов часто игнорируются, чтобы сэкономить несколько долларов вперед, но они окупаются во время первого серьезного обновления оборудования, предотвращая случайные отключения.

Какие характеристики аксессуаров для PDU и стоек наиболее важны?

При оценке распределения мощности мы должны выходить за рамки базовой силы тока и напряжения. Выбранные нами спецификации напрямую определяют наши возможности удаленного управления и нашу устойчивость к простоям. Я всегда советую своим командам тщательно проверять технические пороги как PDU, так и поддерживающего его оборудования, чтобы гарантировать, что они соответствуют нашим строгим соглашениям об уровне обслуживания.

Как сравнить базовые, измеряемые, контролируемые и коммутируемые PDU

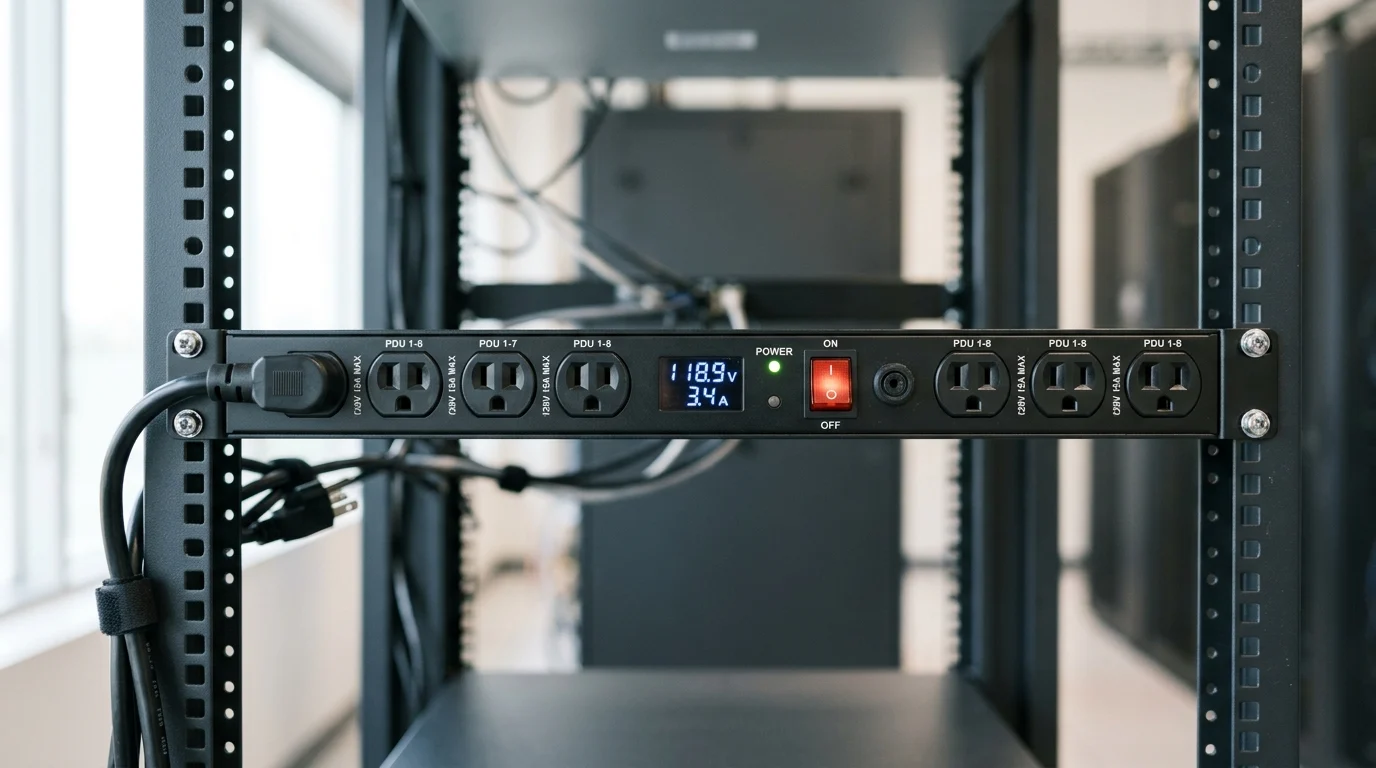

Чтобы принимать обоснованные решения о закупках, мы разделяем PDU на четыре отдельных уровня. Базовые PDU обеспечивают надежное распределение электроэнергии, но лишены каких-либо интеллектуальных функций. Устройства со счетчиками оснащены локальными светодиодными дисплеями для балансировки нагрузки, что помогает предотвратить срабатывание выключателя на 30 А во время пиковых нагрузок. Контролируемые PDU расширяют наши возможности, передавая показатели мощности по сети, что позволяет нам отслеживать потребление на уровне PDU или на уровне розетки через SNMP. Наконец, коммутируемые PDU дают нам полный контроль, позволяя удаленно включать и выключать отдельные розетки.

Обычно мы резервируем коммутируемые PDU для периферийных развертываний или удаленных колокейшн-центров, где исключение физического посещения сервисного центра легко оправдывает 100% надбавку к затратам.

Какие дополнительные критерии относятся к практической оценке?

Когда я оцениваю критерии аксессуаров для стоек, я сосредотачиваюсь на механической надежности и термической совместимости. Например, розетки C13 и C19 с высокой степенью фиксации или блокировки не подлежат обсуждению в средах, подверженных вибрации или частому физическому обслуживанию. Стандартный шнур питания с фиксацией выдерживает силу случайного рывка до 30 фунтов, гарантируя, что при ударе кабеля не выпадет критически важная база данных.

Кроме того, мы должны оценить номинальные рабочие температуры самого корпуса PDU. Стандартные блоки распределения питания обычно рассчитаны на температуру 45 °C (113 °F), но в современных архитектурах защитной оболочки, соответствующих требованиям ASHRAE, где температура выхлопных газов чрезвычайно высока, мы должны указывать высокотемпературные блоки распределения питания, рассчитанные на 60 °C (140 °F), чтобы предотвратить преждевременный выход из строя платы управления.

Как правильно выбрать аксессуары для PDU и стойки

Приобретение правильной инфраструктуры требует от нас согласования наших технических требований с реалиями цепочки поставок. Мы не можем просто заказать компоненты высшего уровня, не обосновав общую стоимость владения (TCO) и не убедившись, что сроки поставки не повлияют на наши графики развертывания. Я подхожу к этому этапу как к балансированию между инженерными идеалами и коммерческим прагматизмом.

Как подобрать размеры и подобрать блоки распределения питания и аксессуары

Нашим первым шагом в определении размеров является установление строгого бюджета мощности. Мы придерживаемся стандарта Национального электротехнического кодекса (NEC), который требует, чтобы постоянные нагрузки не превышали 80 % от максимального номинала цепи. Например, если мы используем блок распределения питания 30 А, 208 В, мы строго ограничиваем нашу полезную мощность до 24 А (что дает примерно 4,9 кВт полезной мощности на фазу).

После завершения определения размеров мы должны сопоставить наши входные вилки (например, NEMA L6-30P или IEC 60309) с розетками объекта. Я всегда рекомендую приобретать PDU и физические аксессуары, такие как кронштейны для монтажа без инструментов, от одного и того же поставщика, чтобы гарантировать физическую совместимость. Это снижает трудности при развертывании, обеспечивая идеальное совмещение штифтов PDU с пазами в специальной стойке.

Какие критерии лучше всего сочетают соблюдение требований, время выполнения заказа и общую стоимость?

Баланс между соблюдением требований, логистикой и затратами требует целостного взгляда на цепочку поставок. Мы требуем строгого соблюдения сертификатов безопасности UL, cUL и CE, поскольку несоответствующее им силовое оборудование лишает силы полисы страхования объекта и создает серьезную опасность пожара. Однако для трехфазных PDU с высокой степенью соответствия требованиям могут потребоваться увеличенные сроки поставки. В то время как стандартные базовые или дозированные PDU могут быть поставлены в течение 2–4 недель, я видел, как коммутируемые модели с индивидуальной конфигурацией увеличивали время выполнения заказа до 12–16 недель во время перебоев в цепочке поставок.

Чтобы управлять совокупными затратами, мы сопоставляем первоначальные капитальные затраты с текущими эксплуатационными расходами.

Ключевые выводы

• Наиболее важные выводы и обоснование PDU
• Проверки спецификаций, соответствия и рисков, которые стоит проверить перед принятием решения
• Практические последующие шаги и предостережения, которые читатели могут применить немедленно.

Часто задаваемые вопросы

Какой аксессуар для стойки чаще всего упускают из виду при установке PDU?

Заглушки часто пропускают. Установите их в неиспользуемые U-пространства, чтобы уменьшить поток байпасного воздуха и поддерживать стабильную температуру на входе в стойку.

Когда следует выбирать коммутируемый PDU вместо базовой модели?

Выбирайте коммутируемый PDU, если вам необходимо удаленное управление перезагрузкой, особенно в местах колокейшн или безлюдных периферийных местах, где выезд грузовиков обходится дорого.

Почему датчики окружающей среды важны для интеллектуальных PDU?

Датчики температуры и влажности заранее предупреждают о термическом риске. Используйте датчики, интегрируемые с интеллектуальным PDU, для оповещений на уровне стойки и более быстрого устранения неполадок.

Какие функции PDU помогают предотвратить случайную потерю мощности?

Используйте розетки и шнуры C13/C19 с высокой степенью фиксации или блокировкой. Они уменьшают вероятность случайных отключений во время технического обслуживания, вибрации или замены переполненных кабелей.

Как выбрать правильный PDU для стойки высокой плотности?

Сначала сопоставьте требования к нагрузке и фазе стойки, а затем проверьте посадку с нулевым U, влияние воздушного потока, тип розетки и номинальную рабочую температуру. Дополнительные возможности можно найти на сайте idcpdu.com..
