Руководство по PDU: каналы A и B в резервировании центра обработки данных

Введение

Надежное питание стойки зависит не только от одного ИБП или автоматического выключателя — для этого требуются два полностью независимых пути подачи питания к PDU и оборудованию, которое оно обслуживает. Во введении объясняется, что такое каналы A и B, чем они отличаются от базового резервного питания и почему они играют центральную роль в сокращении количества единых точек отказа в современных центрах обработки данных. Вы увидите, как PDU с двойным питанием поддерживают обслуживание без простоев, повышают отказоустойчивость на уровне стойки и вписываются в проекты объектов с более высокой доступностью, создавая четкую основу для последующих деталей.

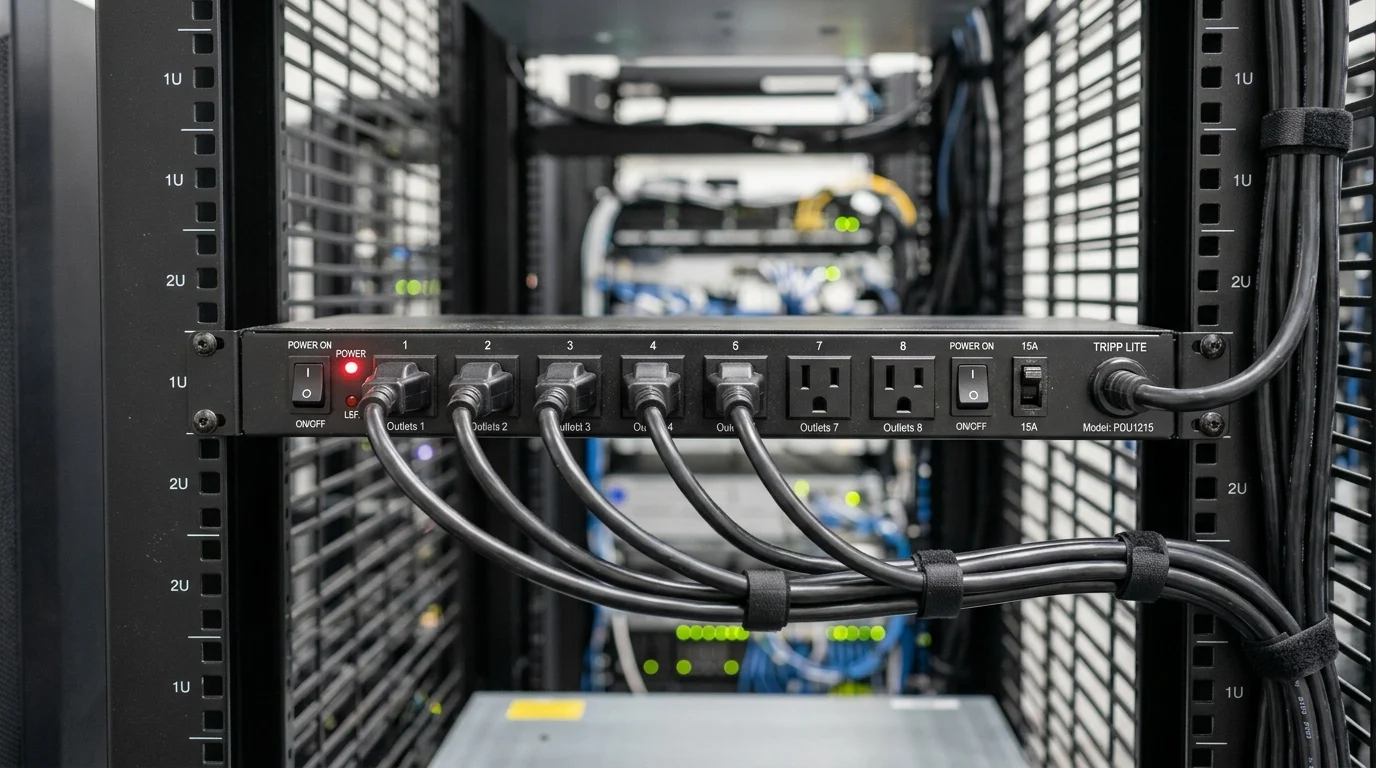

Почему архитектуры подачи A и B важны для PDU

Как профессионалы центров обработки данных, мы понимаем, что для достижения непрерывной доступности необходимо устранить каждую точку отказа в энергоцепи. В самом конце этого критического пути находится блок распределения питания (PDU), который служит конечным механизмом доставки, соединяющим электропитание объекта и ИТ-оборудование. Чтобы соответствовать строгим соглашениям об уровне обслуживания и обеспечить бесперебойную работу до 99,999 %, полагаться на один источник питания больше нецелесообразно.

Внедрение архитектуры подачи A и B гарантирует, что наша инфраструктура уровня стойки сможет пережить катастрофические сбои восходящего потока. Полностью изолируя два отдельных пути электропитания, мы защищаем критически важные рабочие нагрузки от неожиданных отключений, колебаний в энергосистеме и простоев при плановом обслуживании.

Кадрирование резервирования каналов A и B

По своей сути резервирование питания A и B предполагает прокладку двух полностью независимых путей электропитания от электросети или генератора до стойки. В линиях A и B обычно используются отдельные источники бесперебойного питания (ИБП), отдельные распределительные панели и выделенные блоки распределения питания внутри шкафа. Если один путь падает, другой сразу же принимает на себя полную нагрузку.

Эта методология двойного пути является строгим требованием для классификации объектов Uptime Institute Tier III и Tier IV. Развернув настоящие архитектуры A и B, мы можем сократить время простоя всего объекта до менее 5,26 минут в год, гарантируя, что критически важные серверы останутся работоспособными даже при полной потере одного источника питания.

Основные определения PDU, которые необходимо установить заранее

Прежде чем определять оборудование для среды с двойным питанием, мы должны четко определить типы доступных PDU. Базовые PDU просто распределяют электроэнергию без подключения к сети, а интеллектуальные или переключаемые PDU обеспечивают удаленный мониторинг и управление на уровне розетки. Для конфигураций A и B с высокой доступностью мы настоятельно рекомендуем интеллектуальные PDU с точностью измерения /- 1%.

Также важно различать двухкабельное и однокабельное ИТ-оборудование. Двухкабельные серверы изначально принимают каналы A и B. Однако для устаревших или однокабельных устройств мы должны внедрить автоматический переключатель резерва (ATS) на уровне стойки. АВР контролирует первичное питание и автоматически переключает нагрузку на вторичное питание, если напряжение падает ниже допустимого порога.

Как схемы подачи A и B влияют на выбор PDU

Переход от конструкции с одним питанием к архитектуре с питанием A и B фундаментально меняет то, как мы определяем и закупаем наши стоечные PDU. Речь идет не просто о покупке двух одинаковых удлинителей; мы должны учитывать балансировку фаз, цветовое кодирование и, самое главное, строгое управление мощностью.

Выбор неправильной конфигурации PDU в конфигурации с двойным питанием может привести к каскадным сбоям. Если один из источников питания пропадает, а уцелевший PDU имеет неправильные размеры, внезапный приток потребляемой мощности отключит местный выключатель, полностью сводя на нет цель резервированной конструкции.

Ключевые точки сравнения с конструкциями с одинарной подачей

Наиболее важной разницей между выбором PDU с одинарным и двойным питанием является планирование мощности нагрузки. При стандартном развертывании с одинарным питанием рекомендации Национального электротехнического кодекса (NEC) диктуют, что мы можем безопасно нагружать цепь до 80% от ее максимальной номинальной мощности. Например, PDU на 30 А может непрерывно выдерживать нагрузку в 24 А.

Однако в архитектуре каналов A и B мы должны строго придерживаться правила 40%. Поскольку при нормальной работе каналы A и B разделяют ИТ-нагрузку, мощность ни одного PDU не должна превышать 40–45 % от его номинальной мощности. Если канал A выходит из строя, нагрузка на канал B мгновенно удвоится. Если наши резервные PDU на 30 А работают при токе 15 А каждый (50 %), в случае аварийного переключения оставшийся PDU достигнет 30 А, что может привести к немедленному отключению выключателя и падению всей стойки.

Использование таблицы сравнения избыточности

Чтобы проиллюстрировать логистические и финансовые различия между этими архитектурами, на этапе планирования инфраструктуры мы полагаемся на сравнительную матрицу. Это помогает согласовать нашу стратегию развертывания с конкретными требованиями к бесперебойной работе рабочих нагрузок, которые мы размещаем.

Используя эти данные, мы можем точно прогнозировать капитальные затраты (CAPEX), обеспечивая при этом соответствие нашей физической энергетической инфраструктуры требованиям отказоустойчивости наших соглашений об уровне обслуживания.

Как оценить развертывание, соответствие и проверку PDU

Приобретение правильного оборудования – это только полдела; развертывание и проверка архитектуры подачи A и B требует тщательной физической и электрической проверки. Мы должны гарантировать, что резервные пути действительно изолированы, а PDU соответствуют строгим региональным стандартам.

Без комплексного протокола проверки скрытые ошибки конфигурации могут оставаться скрытыми до тех пор, пока не произойдет реальная авария с питанием. Мы подходим к развертыванию с использованием методологии, ориентированной на физическое разделение, устойчивость к окружающей среде и исчерпывающее тестирование отказоустойчивости.

Практические шаги по проверке настроек подачи A и B

Наш первый практический шаг в развертывании — обеспечить физическое разделение и визуальную идентификацию. Мы используем строгую цветовую маркировку, например, красный корпус и кабели для канала A и синий для канала B. Отраслевые данные показывают, что последовательные визуальные индикаторы сокращают количество человеческих ошибок до 60 % во время планового обслуживания стойки, предотвращая случайное отключение технического персонала от активного резервного канала.

Далее мы проводим обязательное тестирование отказоустойчивости перед запуском любой стойки в производство. Мы намеренно отключаем питание PDU канала A и отслеживаем реакцию канала B. Для однокабельного оборудования, использующего ATS, мы проверяем, что время переключения происходит менее чем за 16 миллисекунд, гарантируя, что переход является полностью плавным и не вызывает перезагрузки сервера или повреждения данных.

Руководство по принятию решений по выбору правильного PDU

При принятии окончательного решения по PDU мы должны оценить соответствие экологическим и нормативным требованиям.

Ключевые выводы

• Наиболее важные выводы и обоснование PDU
• Проверки спецификаций, соответствия и рисков, которые стоит проверить перед принятием решения
• Практические последующие шаги и предостережения, которые читатели могут применить немедленно.

Часто задаваемые вопросы

В чем разница между питанием A и B в стоечном PDU?

Питание A и B — это два полностью независимых пути подачи питания к одной и той же стойке. В каждом пути используются отдельные входные источники питания, панели и блоки распределения питания, поэтому одна сторона может поддерживать работу оборудования в случае сбоя другой.

Какую нагрузку должен выдерживать каждый PDU в схеме A/B?

Планируйте каждый PDU примерно на 40–45 % номинальной мощности. Это оставляет достаточный запас, чтобы оставшийся канал мог принять полную нагрузку во время аварийного переключения без отключения.

Работают ли однокабельные устройства с резервированием питания A и B?

Да, но им нужна стойка АТС. АВР следит за первичным источником и автоматически переключает устройство на вторичное питание при пропадании напряжения или выходе его за пределы допустимого диапазона.

Какой тип PDU лучше всего подходит для развертывания каналов A и B?

Интеллектуальные PDU обычно подходят лучше всего. Они обеспечивают удаленный мониторинг, видимость сигналов тревоги и точные измерения, помогая командам проверять баланс, емкость и готовность к аварийному переключению в обоих каналах.

Может ли idcpdu.com помочь подобрать PDU для резервных шкафов A/B?

Да. IDCPDU может помочь подобрать входные вилки, типы розеток, варианты фаз и потребности в измерениях, чтобы конструкция стойки A/B поддерживала нагрузку с двумя кабелями и правильное планирование мощности.
